产品中心

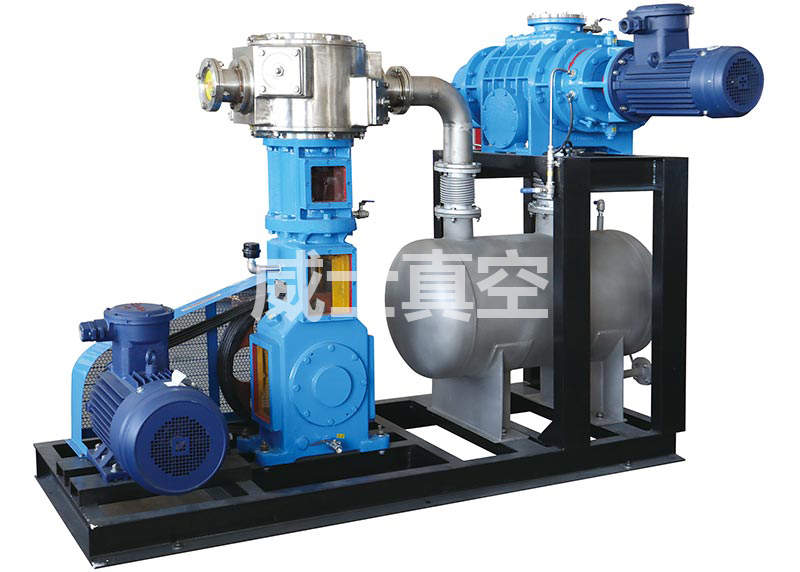

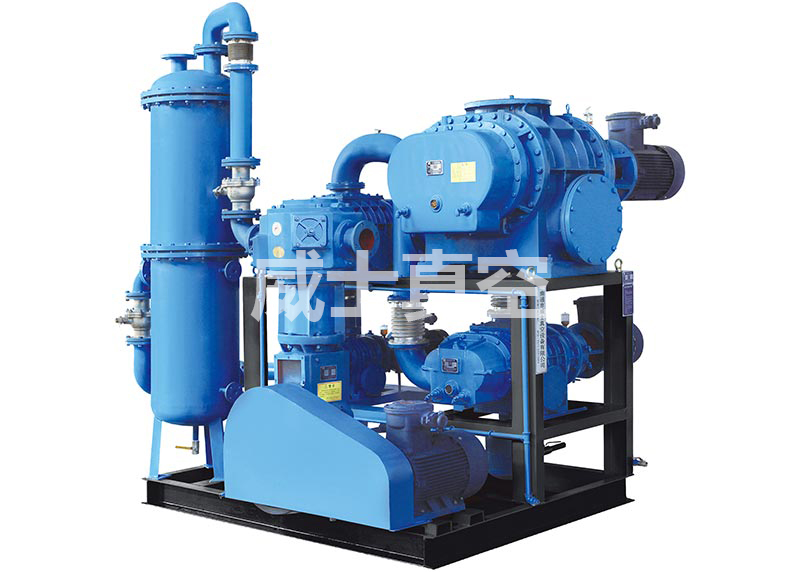

JZJWLW无油立式真空机组



产品简介:

概述

JZJWLW无油立式真空机组,是以罗茨真空泵(又名罗茨增压泵)为主泵,以WLW型无油立式真空泵为前级泵,通过电接点压力表,电接点真空表来实现罗茨真空泵、无油真空泵的自动启闭,自动保护及整套机组的安全保护的真空获得设备,广泛应用于电子、真空镀膜、化纤、冶金、热处理、焊接、化工等行业的真空蒸馏、结晶、干燥、聚酯切片蒸粘等过程。 它除了具有一般罗茨真空机组的某些特点外,由于采用无油真空泵(本产品过流部分采用无油润滑和无油密封技术)作为前级泵,能提高真空清洁度,可获洁净真空,特别适应抽除遇油反应的气体及无可冷凝、无压缩凝固性气体(如CO2/环戊二烯、苯、甲苯、醇类等)的工业的工业流程中。

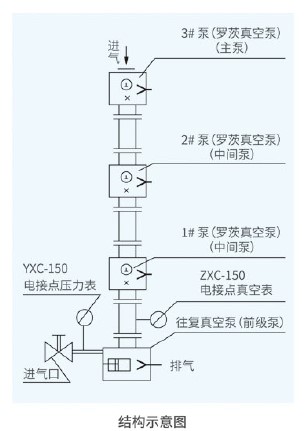

工作原理及结构特点

JZJW型罗茨往复式无油真空机组是由两大部分组成,即泵部分(抽气部分)和电源控制部分。JZJW型的四级机组的泵部分是由三台罗茨真空泵和一台WLW型往复式无油真空泵四级串联而成,其中无油真空泵叫做前级泵,与被抽容器相联的罗茨真空泵叫做主泵级,与前级泵和主泵级相联的罗茨真空泵叫做中级泵、如果去掉中间级一台罗茨真空泵,就构成JZJW型三级机组;如果去掉中间级二台罗茨真空泵,就构成JZJW型二级机组,本型号二级机组的极限真空为133Pa,三级机组的极限真空为15Pa,四级机组的极限真空为1Pa。 由于普通型罗茨真空泵不能在大气下起动,故须在排气端预先抽成真空,然后再起动,所以在罗茨真空泵进出口须配备前级真空泵(简称前级泵)作为预抽泵。对于JZJW四节机组而言,主泵级的前级泵为2号罗茨真空泵,2号罗茨泵的前级泵为1号罗茨真空泵,1号罗茨真空泵的前级泵为无油真空泵;对于JZJW型三级机组而言(去掉2号罗茨真空泵),主泵级的前级泵为1号罗茨真空泵,1号罗茨真空泵的前级泵为无油真空泵;对于JZJW型二级机组而言(去掉二台中间泵),主泵级的前级真空泵为无油真空泵。 各级真空泵之间的抽速比(后级泵抽速与前级泵抽速比)要符合一定的比例。考虑到在高抽速比下前级泵配用功率和抽排气能力的不足对后级真空泵的不利影响,一般抽速比不宜大于3,而以取抽速比为2左右为佳。 由于罗茨真空泵具有优良的抽气特性(在低压下具有大的抽速),且在罗茨真空泵的极限真空范围内使用罗茨真空泵作为后级真空泵,总能比前级真空提高一个数量极的高真空(如前级真空度100Pa,那未使用罗茨真空泵做后级真空泵,就可提高到10Pa,余类推)。由于罗茨真空泵的转子与转子,转子与泵腔均无机械接触,无需润滑,故其功率损耗就明显小于具有相同抽速的其他类型机械真空泵。又由于前级真空泵采用无油润滑的无油真空泵,对抽除遇油反应的气体和尾气需回收的工业过程,特别适宜。

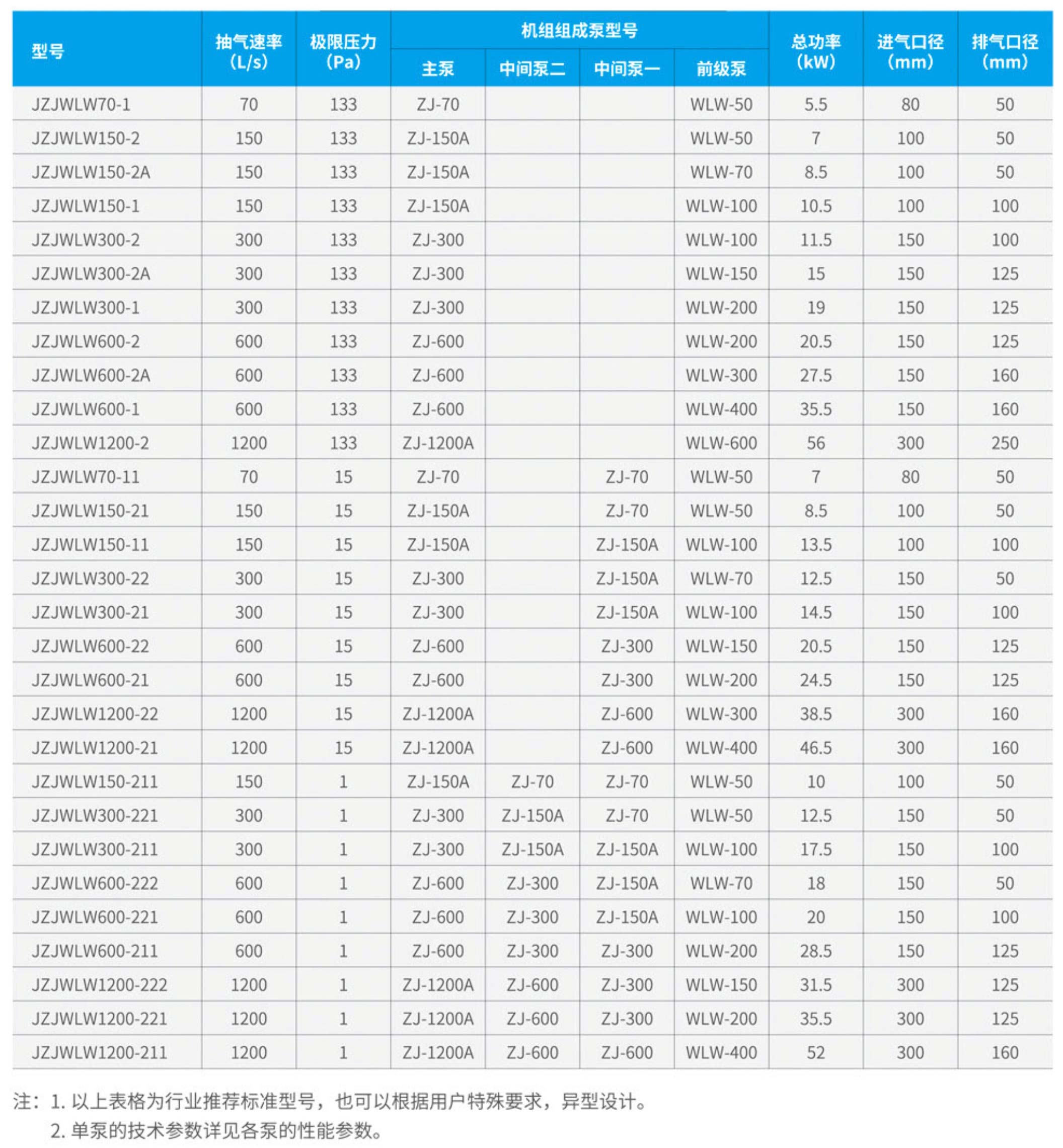

性能及规格

型号说明
